一陸技 2026年1月 無線工学A A-5

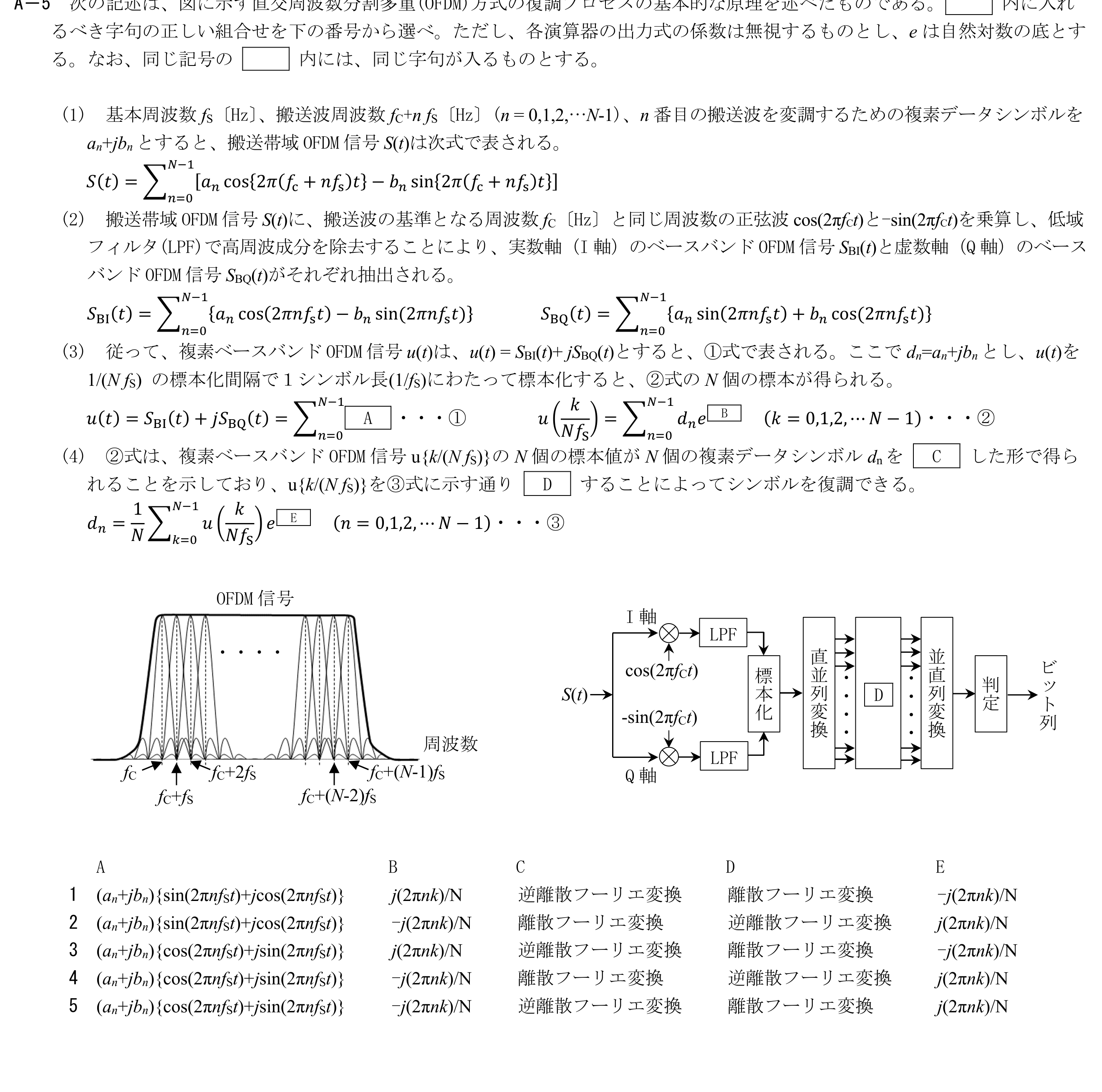

次の記述は、図に示す直交周波数分割多重(OFDM)方式の復調プロセスの基本的な原理を述べたものである。内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、各演算器の出力式の係数は無視するものとし、eは自然対数の底とする。なお、同じ記号の内には、同じ字句が入るものとする。
この問題で問われるポイント
論点は「デジタル変調・伝送」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
