一陸技 2026年7月 無線工学の基礎 A-13

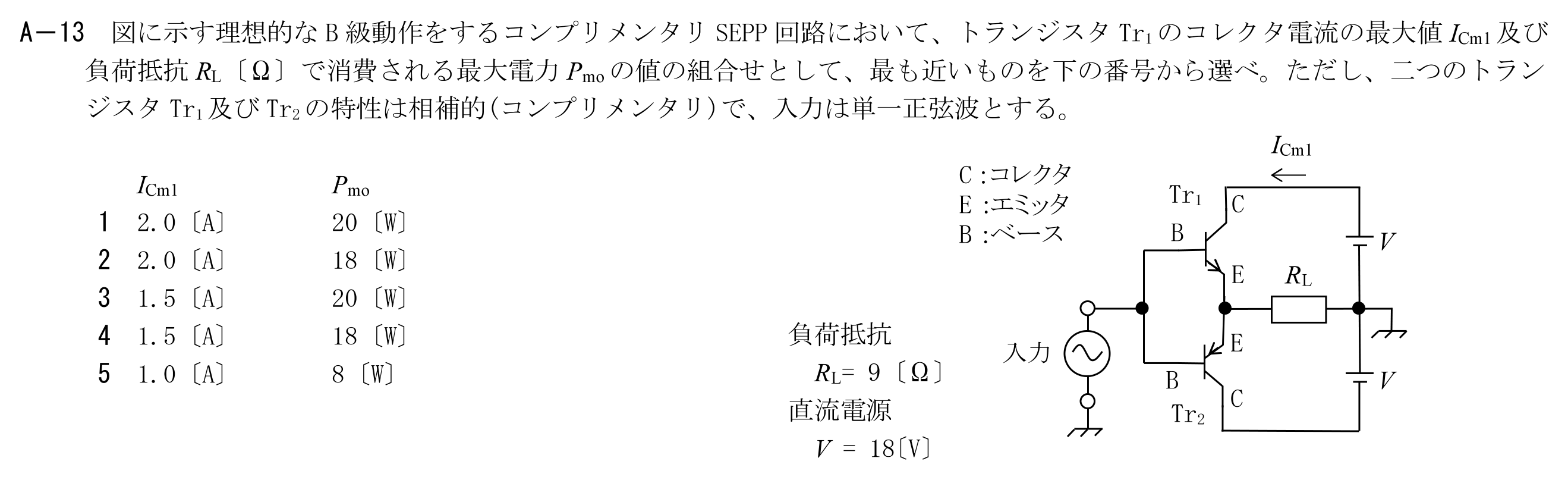

図に示す理想的なB級動作をするコンプリメンタリSEPP回路において、トランジスタTr1のコレクタ電流の最大値ICm1及び負荷抵抗RL〔Ω〕で消費される最大電力Pmoの値の組合せとして、最も近いものを選べ。ただし、二つのトランジスタTr1及びTr2の特性は相補的(コンプリメンタリ)で、入力は単一正弦波とする。
この問題で問われるポイント
論点は「半導体・電子管」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
