2026年7月無線工学の基礎
A-15

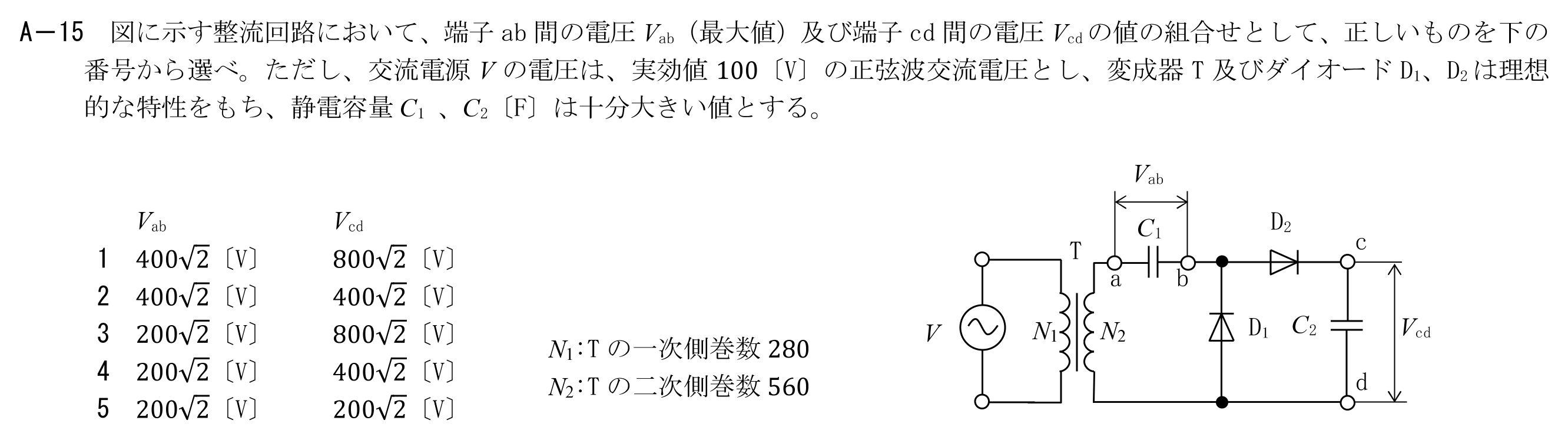

図に示す整流回路において、端子ab間の電圧Vab(最大値)及び端子cd間の電圧Vcdの値の組合せとして、正しいものを選べ。ただし、交流電源Vの電圧は、実効値100〔V〕の正弦波交流電圧とし、変成器T及びダイオードD1、D2は理想的な特性をもち、静電容量C1、C2〔F〕は十分大きい値とする。
この問題で問われるポイント
論点は「回路理論」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
