A-17

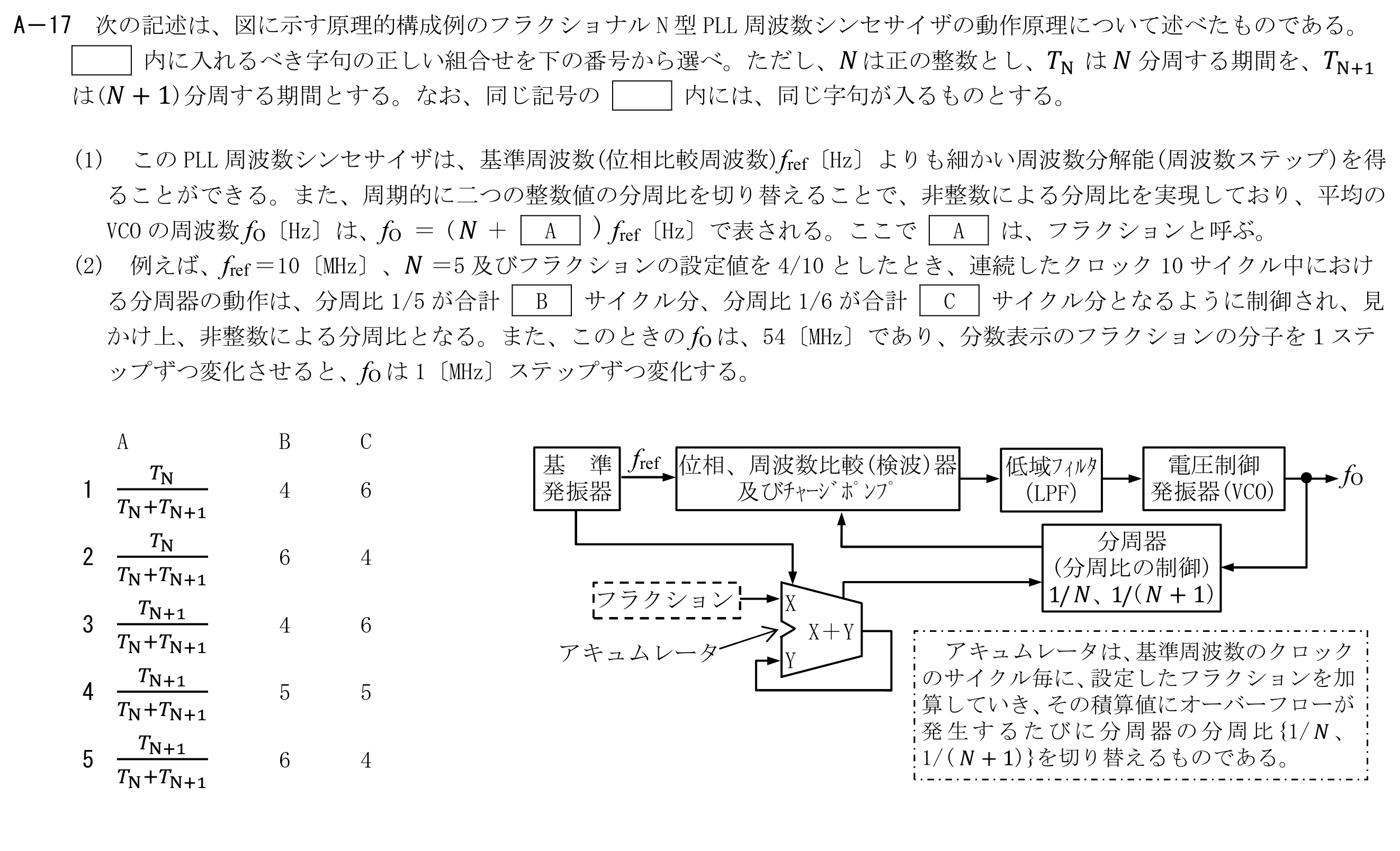

次の記述は、図に示す原理的構成例のフラクショナルN型PLL周波数シンセサイザの動作原理について述べたものである。内に入れるべき字句の正しい組合せを選べ。ただし、Nは正の整数とし、TNはN分周する期間を、TN+1は(N+1)分周する期間とする。なお、同じ記号の内には、同じ字句が入るものとする。(1)このPLL周波数シンセサイザは、基準周波数(位相比較周波数)fref〔Hz〕よりも細かい周波数分解能(周波数ステップ)を得ることができる。また、周期的に二つの整数値の分周比を切り替えることで、非整数による分周比を実現しており、平均のVCOの周波数fO〔Hz〕は、fO＝(N+A)fref〔Hz〕で表される。ここでAは、フラクションと呼ぶ。(2)例えば、fref＝10〔MHz〕、N＝5及びフラクションの設定値を4/10としたとき、連続したクロック10サイクル中における分周器の動作は、分周比1/5が合計Bサイクル分、分周比1/6が合計Cサイクル分となるように制御され、見かけ上、非整数による分周比となる。また、このときのfOは、54〔MHz〕であり、分数表示のフラクションの分子を1ステップずつ変化させると、fOは1〔MHz〕ステップずつ変化する。
