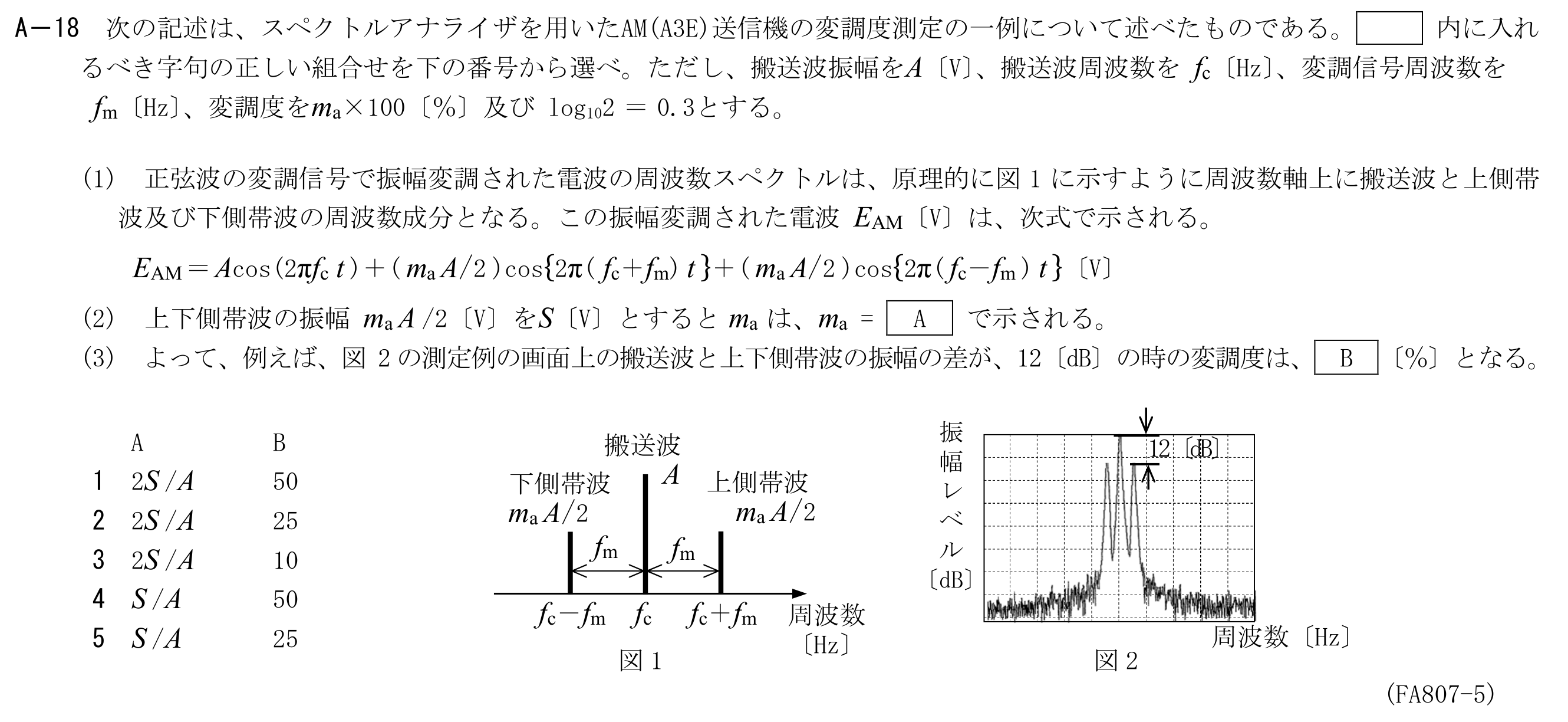

A-18

次の記述は、スペクトルアナライザを用いたAM(A3E)送信機の変調度測定の一例について述べたものである。内に入れるべき字句の正しい組合せを選べ。ただし、搬送波振幅をA〔V〕、搬送波周波数をfc〔Hz〕、変調信号周波数をfm〔Hz〕、変調度をma×100〔%〕及びlog10 2＝0.3とする。(1)正弦波の変調信号で振幅変調された電波の周波数スペクトルは、原理的に図1に示すように周波数軸上に搬送波と上側帯波及び下側帯波の周波数成分となる。この振幅変調された電波EAM〔V〕は、次式で示される。EAM＝Acos(2πfct)+(maA/2)cos{2π(fc+fm)t}+(maA/2)cos{2π(fc-fm)t}〔V〕(2)上下側帯波の振幅maA/2〔V〕をS〔V〕とするとmaは、ma＝Aで示される。(3)よって、例えば、図2の測定例の画面上の搬送波と上下側帯波の振幅の差が、12〔dB〕の時の変調度は、B〔%〕となる。
