二陸技 2024年1月 無線工学の基礎 A-16

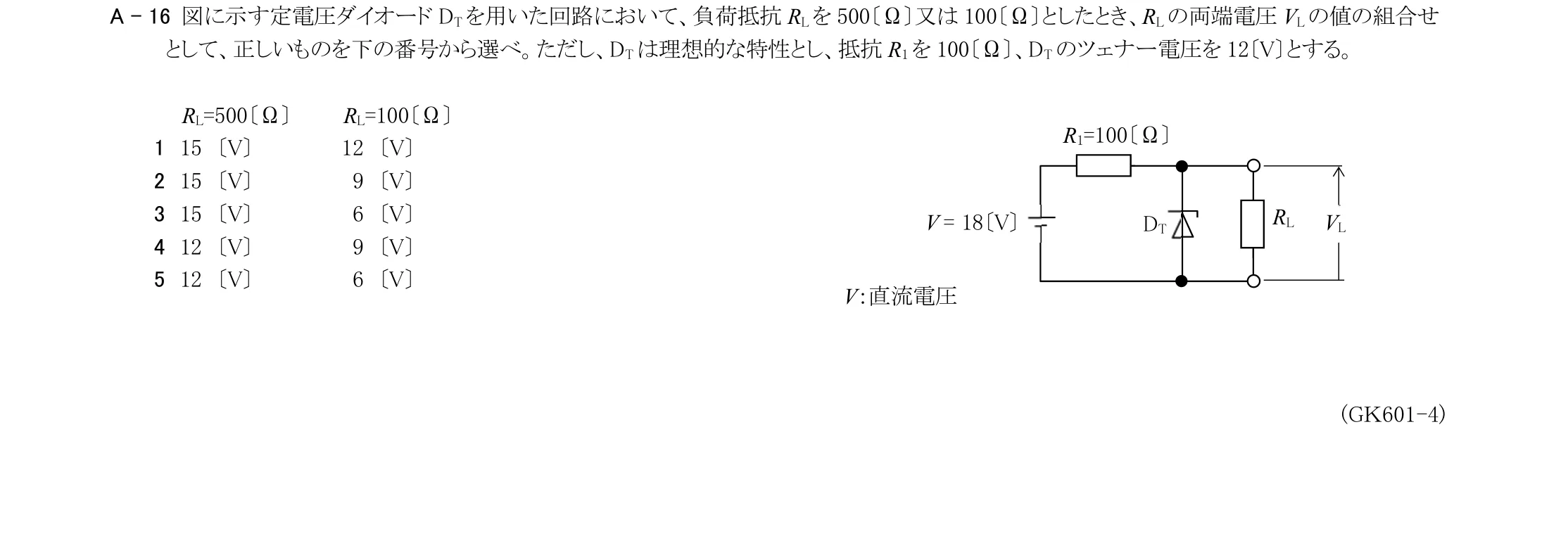

図に示す定電圧ダイオードDTを用いた回路において、負荷抵抗RLを500〔Ω〕又は100〔Ω〕としたとき、RLの両端電圧VLの値の組合せ として、正しいものを下の番号から選べ。ただし、DTは理想的な特性とし、抵抗R1を100〔Ω〕、DTのツェナー電圧を12〔V〕とする。 RL=500〔Ω〕 RL=100〔Ω〕
この問題で問われるポイント
論点は「半導体・電子管 › ダイオード・トランジスタ」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 A問題（960問・48試験期）を母数として、小分類「ダイオード・トランジスタ」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学の基礎 A問題）
- 960問中 99問（10.3%）
- 出題された試験期
- 48期中 45期
- この論点の初出
- 2002年1月期
- この論点の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2024年1月期（令和6年1月）
- 科目・問題番号
- 無線工学の基礎 A-16
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-01-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-01-kiso-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
