二陸技 2026年1月 無線工学の基礎 A-10

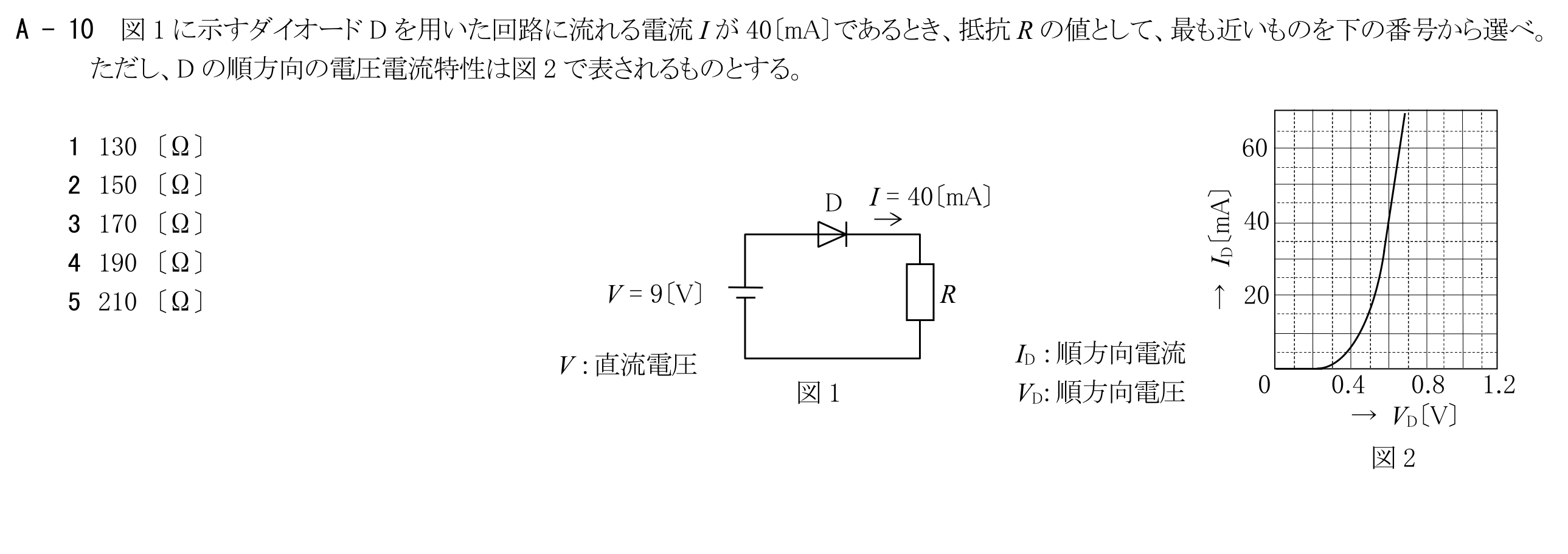

図1に示すダイオードDを用いた回路に流れる電流Iが40〔mA〕であるとき、抵抗Rの値として、最も近いものを下の番号から選べ。ただし、Dの順方向の電圧電流特性は図2で表されるものとする。
この問題で問われるポイント
論点は「半導体・電子管」です。 公式を正しく当てはめて計算できるかがポイントです。 計算・推定した結果に「最も近いもの」を選ぶ設問です。
