二陸技 2024年1月 無線工学A A-4

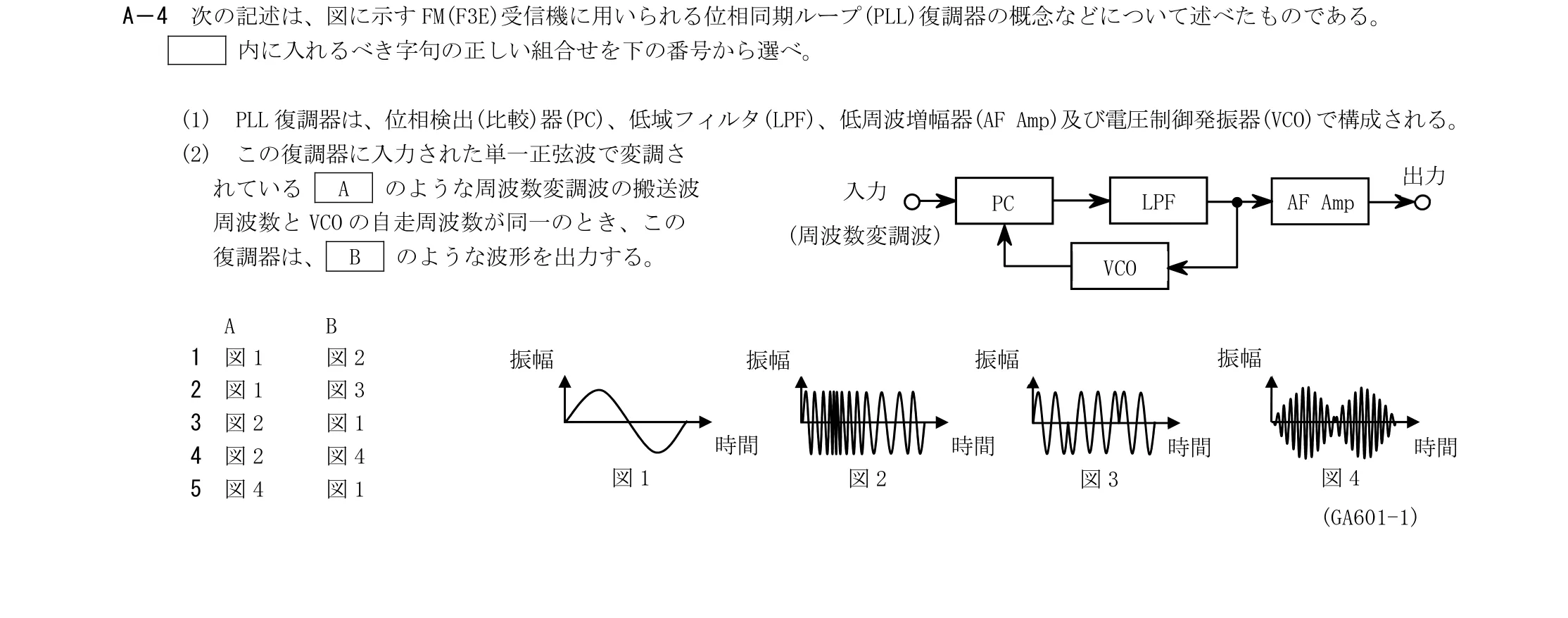

次の記述は、図に示すFM(F3E)受信機に用いられる位相同期ループ(PLL)復調器の概念などについて述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。 (1) PLL 復調器は、位相検出(比較)器(PC)、低域フィルタ(LPF)、低周波増幅器(AF Amp)及び電圧制御発振器(VCO)で構成される。 (2) この復調器に入力された単一正弦波で変調さ れている A のような周波数変調波の搬送波 周波数とVCO の自走周波数が同一のとき、この 復調器は、 B のような波形を出力する。
この問題で問われるポイント
論点は「変調方式 › アナログ変調(AM/FM/SSB)」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
