二陸技 2024年7月 無線工学の基礎 B-3

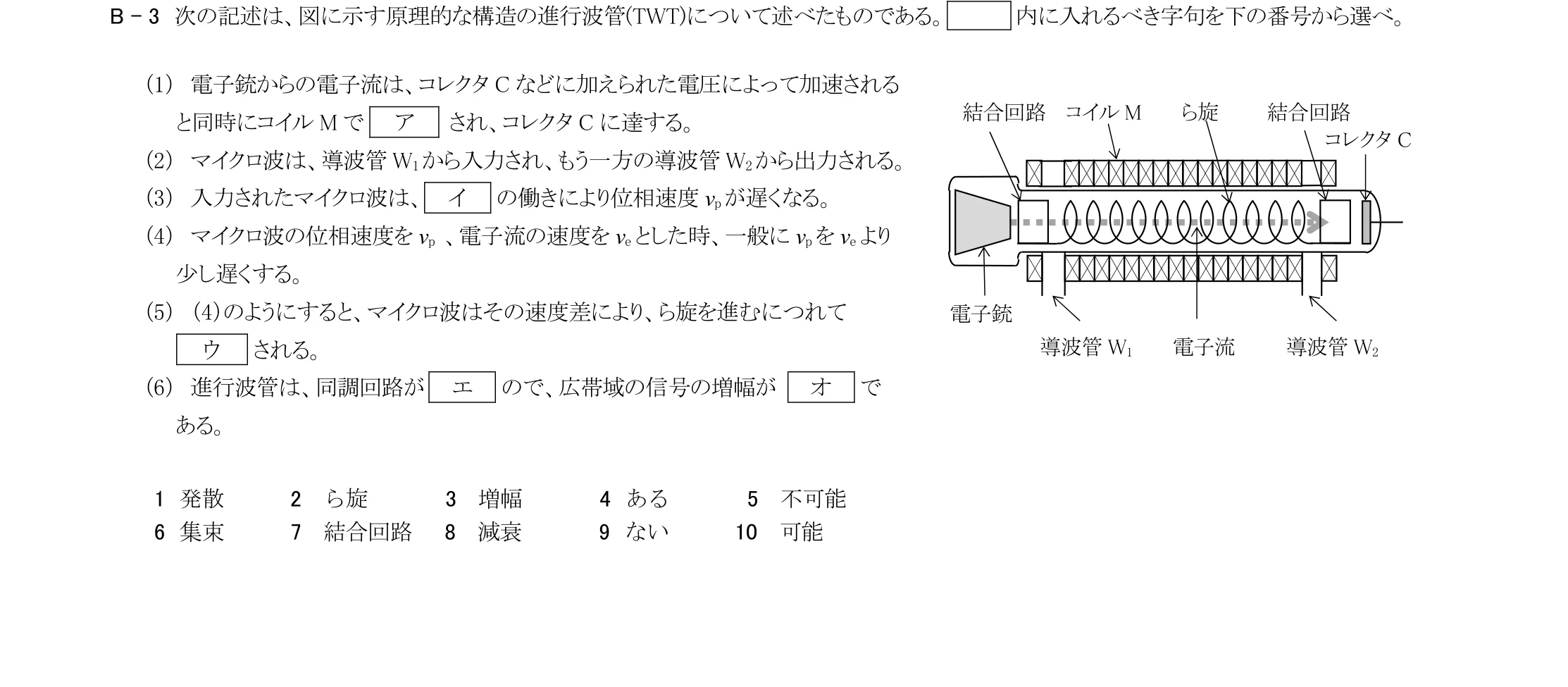

次の記述は、図に示す原理的な構造の進行波管(TWT)について述べたものである。 内に入れるべき字句を下の番号から選べ。 （1） 電子銃からの電子流は、コレクタC などに加えられた電圧によって加速される と同時にコイルM で ア され、コレクタC に達する。 （2） マイクロ波は、導波管W1から入力され、もう一方の導波管W2から出力される。 （3） 入力されたマイクロ波は、 イ の働きにより位相速度vpが遅くなる。 （4） マイクロ波の位相速度をvp 、電子流の速度をveとした時、一般にvpをveより 少し遅くする。 （5） （4）のようにすると、マイクロ波はその速度差により、ら旋を進むにつれて ウ される。 （6） 進行波管は、同調回路が エ ので、広帯域の信号の増幅が オ で ある。
