二陸技 2024年7月 無線工学の基礎 B-4

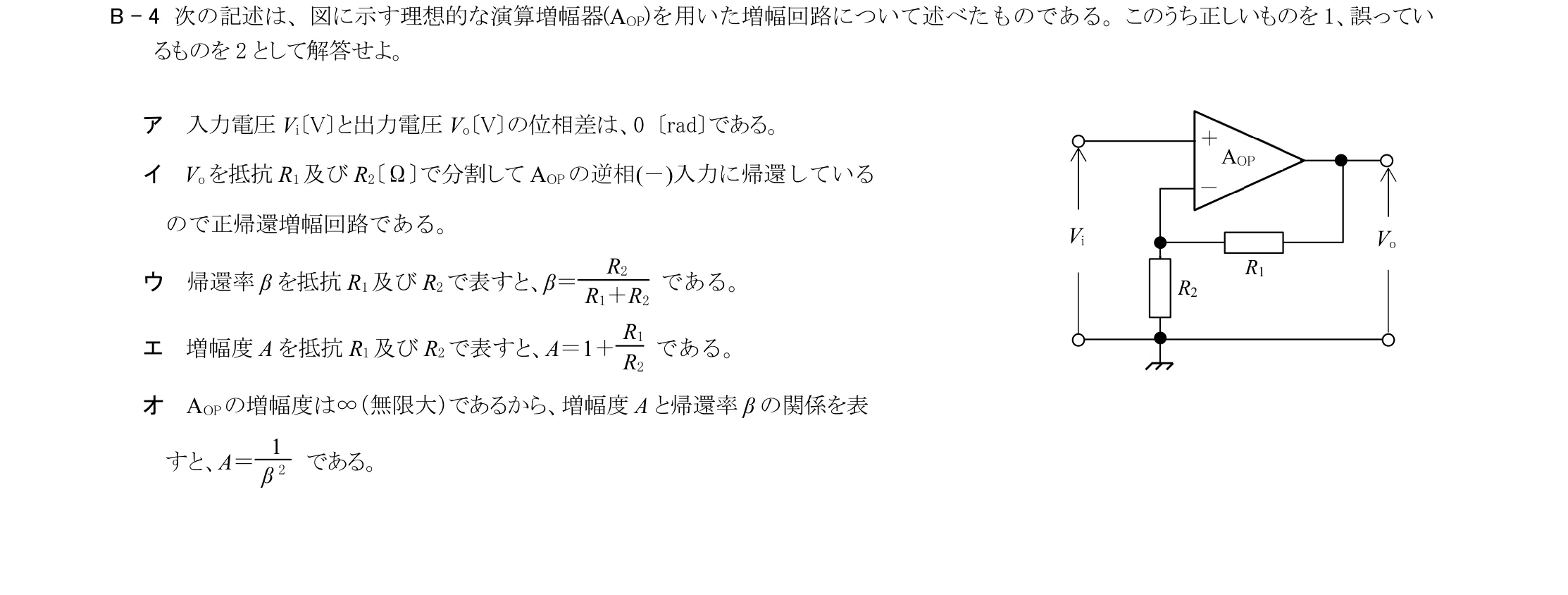

次の記述は、図に示す理想的な演算増幅器(AOP)を用いた増幅回路について述べたものである。このうち正しいものを1、誤ってい るものを2 として解答せよ。 ア 入力電圧Vi〔V〕と出力電圧Vo〔V〕の位相差は、0 〔rad〕である。 イ Vo を抵抗R1及びR2〔Ω〕で分割してAOPの逆相(－)入力に帰還している ので正帰還増幅回路である。 ウ 帰還率β を抵抗R1及びR2 で表すと、β＝R2/(R1＋R2) である。 エ 増幅度A を抵抗R1 及びR2 で表すと、A＝1＋R1/R2 である。 オ AOPの増幅度は∞（無限大）であるから、増幅度A と帰還率β の関係を表 すと、A＝1/β² である。
選択肢（各空欄はこの中から1つずつ選ぶ）
1正しい2誤り
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「電子回路 › 電源回路・演算増幅器」です。 用語や制度・原理を正確に理解できているかがポイントです。 ア〜オのそれぞれについて、「正しい」(1)と「誤り」(2)のどちらかを選ぶ設問です。
学習記録を読み込み中...
無線工学の基礎電源回路・演算増幅器
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 B問題（240問・48試験期）を母数として、小分類「電源回路・演算増幅器」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学の基礎 B問題）
- 240問中 26問（10.8%）
- 出題された試験期
- 48期中 25期
- この論点の初出
- 2004年1月期
- この論点の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2024年7月期（令和6年7月）
- 科目・問題番号
- 無線工学の基礎 B-4
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-07-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-07-kiso-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
