二陸技 2025年7月 無線工学の基礎 B-5

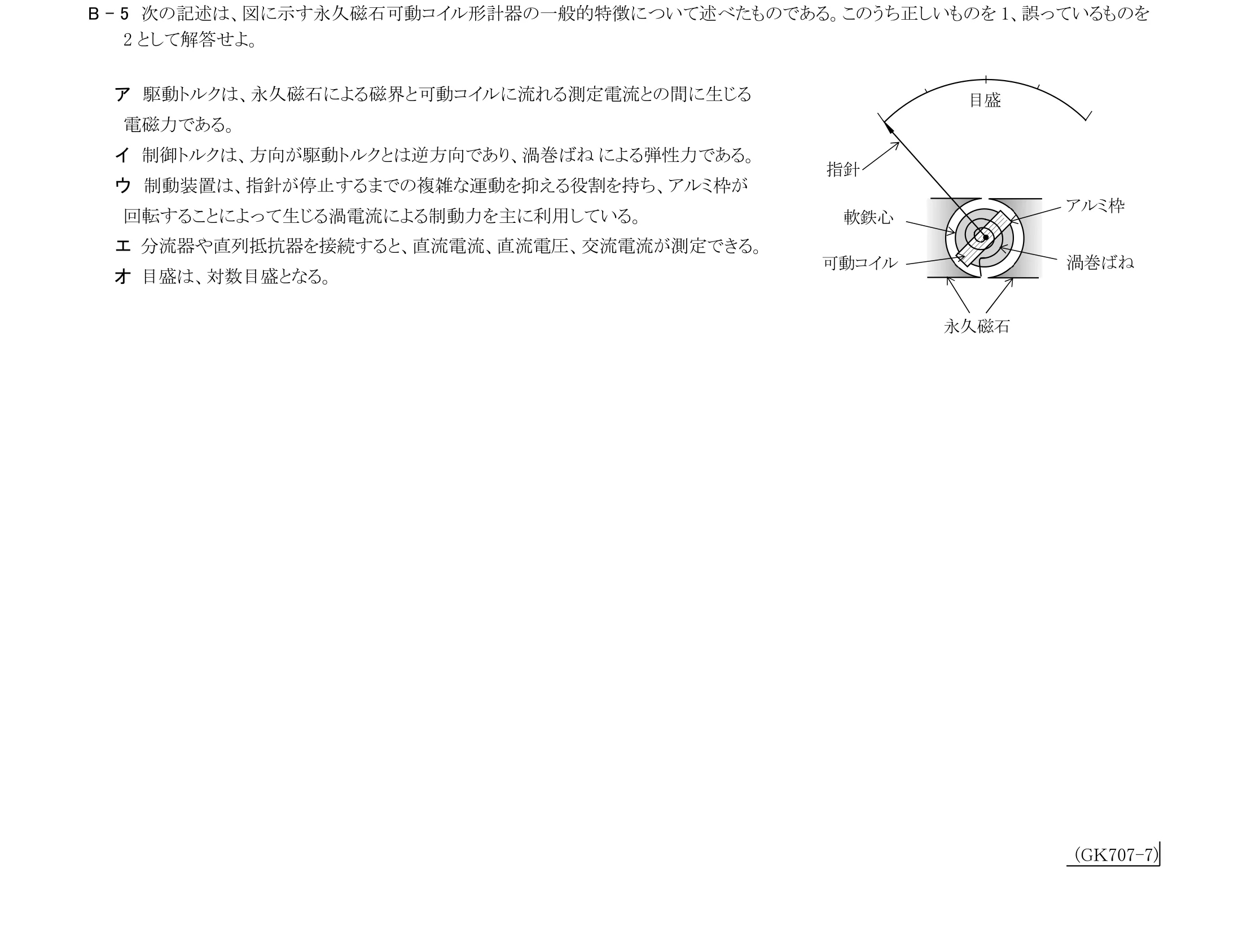

次の記述は、図に示す永久磁石可動コイル形計器の一般的特徴について述べたものである。このうち正しいものを1、誤っているものを 2 として解答せよ。 ア 駆動トルクは、永久磁石による磁界と可動コイルに流れる測定電流との間に生じる 電磁力である。 イ 制御トルクは、方向が駆動トルクとは逆方向であり、渦巻ばね による弾性力である。 ウ 制動装置は、指針が停止するまでの複雑な運動を抑える役割を持ち、アルミ枠が 回転することによって生じる渦電流による制動力を主に利用している。 エ 分流器や直列抵抗器を接続すると、直流電流、直流電圧、交流電流が測定できる。 オ 目盛は、対数目盛となる。
選択肢（各空欄はこの中から1つずつ選ぶ）
1正しい2誤り
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「測定(基礎)」です。 用語や制度・原理を正確に理解できているかがポイントです。 ア〜オのそれぞれについて、「正しい」(1)と「誤り」(2)のどちらかを選ぶ設問です。
