B-5

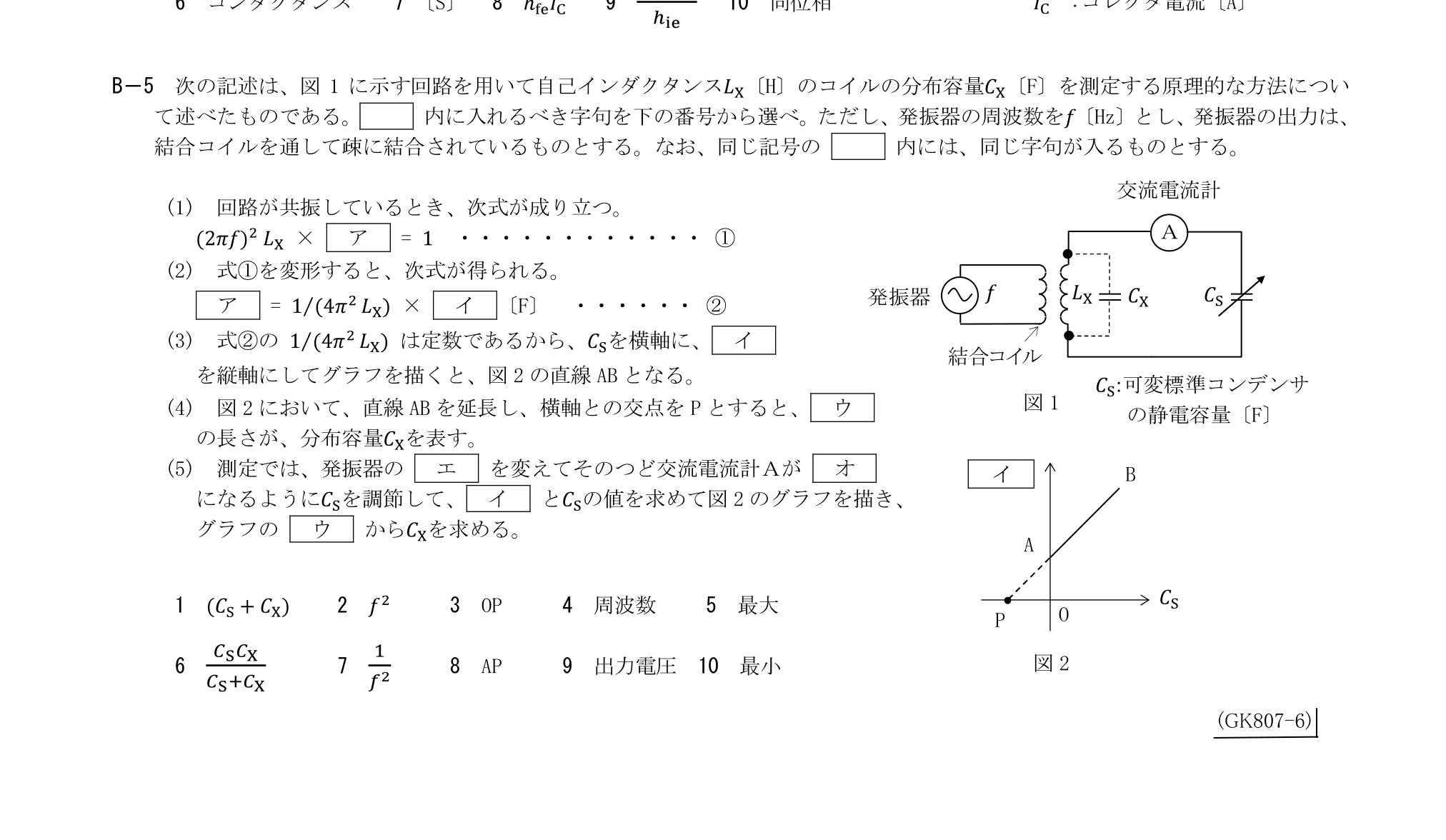

次の記述は、図1に示す回路を用いて自己インダクタンスLX〔H〕のコイルの分布容量CX〔F〕を測定する原理的な方法について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、発振器の周波数をf〔Hz〕とし、発振器の出力は、結合コイルを通して疎に結合されているものとする。なお、同じ記号の内には、同じ字句が入るものとする。(1)回路が共振しているとき、次式が成り立つ。(2πf)²LX×ア＝1(2)式①を変形すると、次式が得られる。ア＝1/(4π²LX)×イ〔F〕(3)式②の1/(4π²LX)は定数であるから、CSを横軸に、イを縦軸にしてグラフを描くと、図2の直線ABとなる。(4)図2において、直線ABを延長し、横軸との交点をPとすると、ウの長さが、分布容量CXを表す。(5)測定では、発振器のエを変えてそのつど交流電流計Aがオになるようにcsを調節して、イとCSの値を求めて図2のグラフを描き、グラフのウからCXを求める。
