二陸技 2026年7月 無線工学の基礎 B-4
次の記述は、図に示すh定数によるトランジスタの簡易等価回路を用いたエミッタ接地増幅回路について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、入力電圧及び出力電圧をVi〔V〕及びVo〔V〕とする。(1)hieの名称は、入力アである。(2)hieの単位は、イである。(3)図中の理想電流源の値は、電流増幅率をhfeとするとウ〔A〕である。(4)電圧増幅度の大きさ|Vo/Vi|は、エである。(5)VBEとVCEの位相は、オである。
選択肢（各空欄はこの中から1つずつ選ぶ）
1インピーダンス2〔Ω〕3hfeIB4hfehie/RL5逆位相6コンダクタンス7〔S〕8hfeIC9hfeRL/hie10同位相
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「回路理論」です。 用語や制度・原理を正確に理解できているかがポイントです。
学習記録を読み込み中...
無線工学の基礎回路理論
同じ論点の関連問題
公開済みの過去問から、同じ論点に分類されたものを新しい試験期順に表示しています。
- 2026年7月期無線工学の基礎 B-2次の記述は、図1に示す回路において、スイッチSWを接(ON)にしたときに抵抗R0に流れる電流I0を求める手順について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、直流電源の内部抵抗はないものとする。(1)SWを断(OFF)にしたとき、端子abから電源側を見た合成抵抗Rabは、Rab＝ア〔Ω〕である。(2)SWを断(OFF)にしたとき、端子ab間の電圧は、図2の電圧Vである。図2の回路に流れる電流Iは、I＝イ〔A〕である。したがって、Vは、V＝ウ〔V〕である。(3)よって、I0は次式で表される。I0＝V/(Rab＋エ)＝オ〔A〕
- 2026年1月期無線工学の基礎 B-2次の記述は、正弦波交流電圧v1、v2及びv3の合成について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、v1、v2及びv3は次式で表されるものとし、その最大値をVm〔V〕、角周波数をω〔rad/s〕、時間をt〔s〕とする。v1＝Vm sinωt〔V〕、v2＝Vm sin(ωt＋2π/3)〔V〕、v3＝Vm sin(ωt－2π/3)〔V〕(1)v23＝v2＋v3〔V〕とすると、v23の角周波数は、ア〔rad/s〕である。(2)v23の最大値はイ〔V〕であり、位相はv2よりもウ〔rad〕進んでいる。(3)よって、v1とv23の位相差はエ〔rad〕である。(4)したがって、v0＝v1＋v2＋v3とすると、v0の瞬時値はオ〔V〕となる。

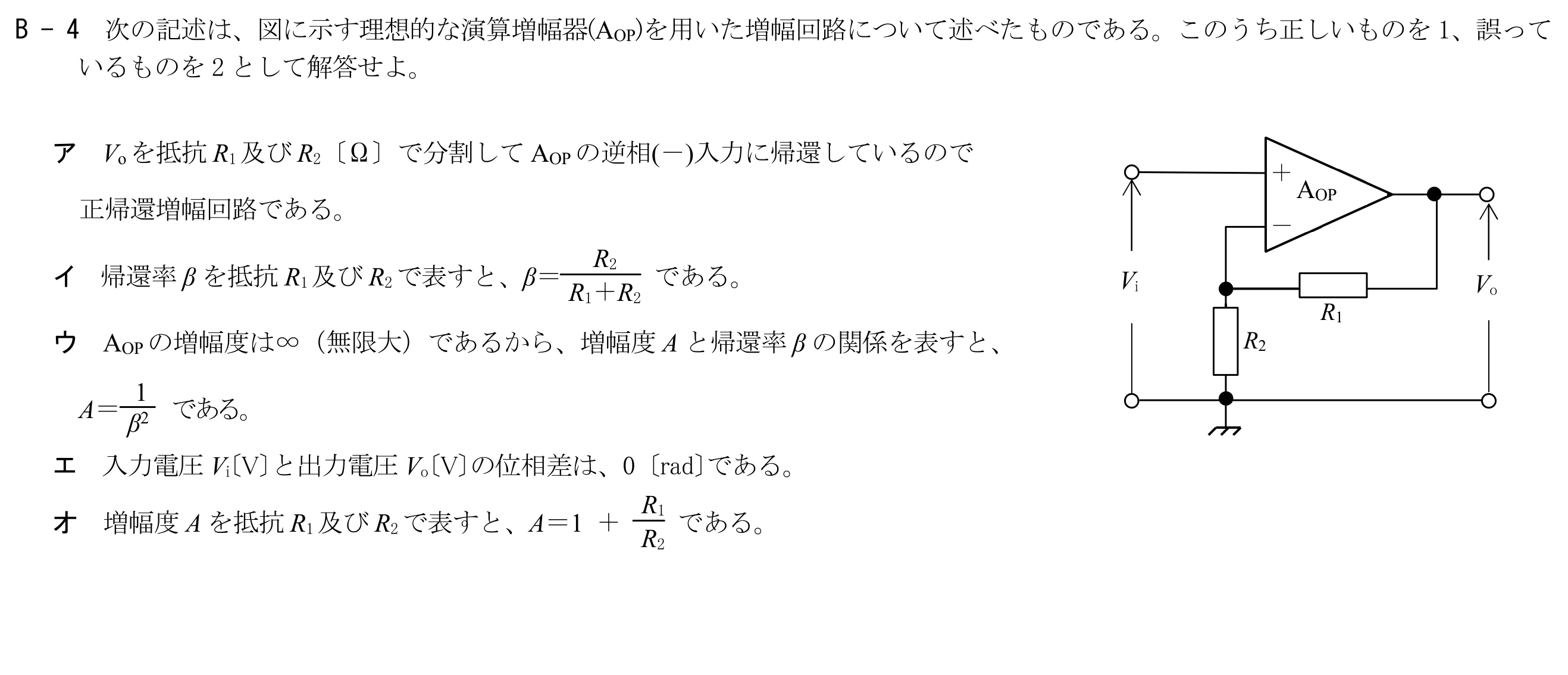

- 2026年1月期無線工学の基礎 B-4次の記述は、図に示す理想的な演算増幅器(AOP)を用いた増幅回路について述べたものである。このうち正しいものを1、誤っているものを2として解答せよ。ア Voを抵抗R1及びR2〔Ω〕で分割してAOPの逆相(－)入力に帰還しているので正帰還増幅回路である。イ 帰還率βを抵抗R1及びR2で表すと、β＝R2/(R1＋R2)である。ウ AOPの増幅度は∞（無限大）であるから、増幅度Aと帰還率βの関係を表すと、A＝1/β²である。エ 入力電圧Vi〔V〕と出力電圧Vo〔V〕の位相差は、0〔rad〕である。オ 増幅度Aを抵抗R1及びR2で表すと、A＝1＋R1/R2である。
