一陸技 2026年1月 無線工学の基礎 A-10

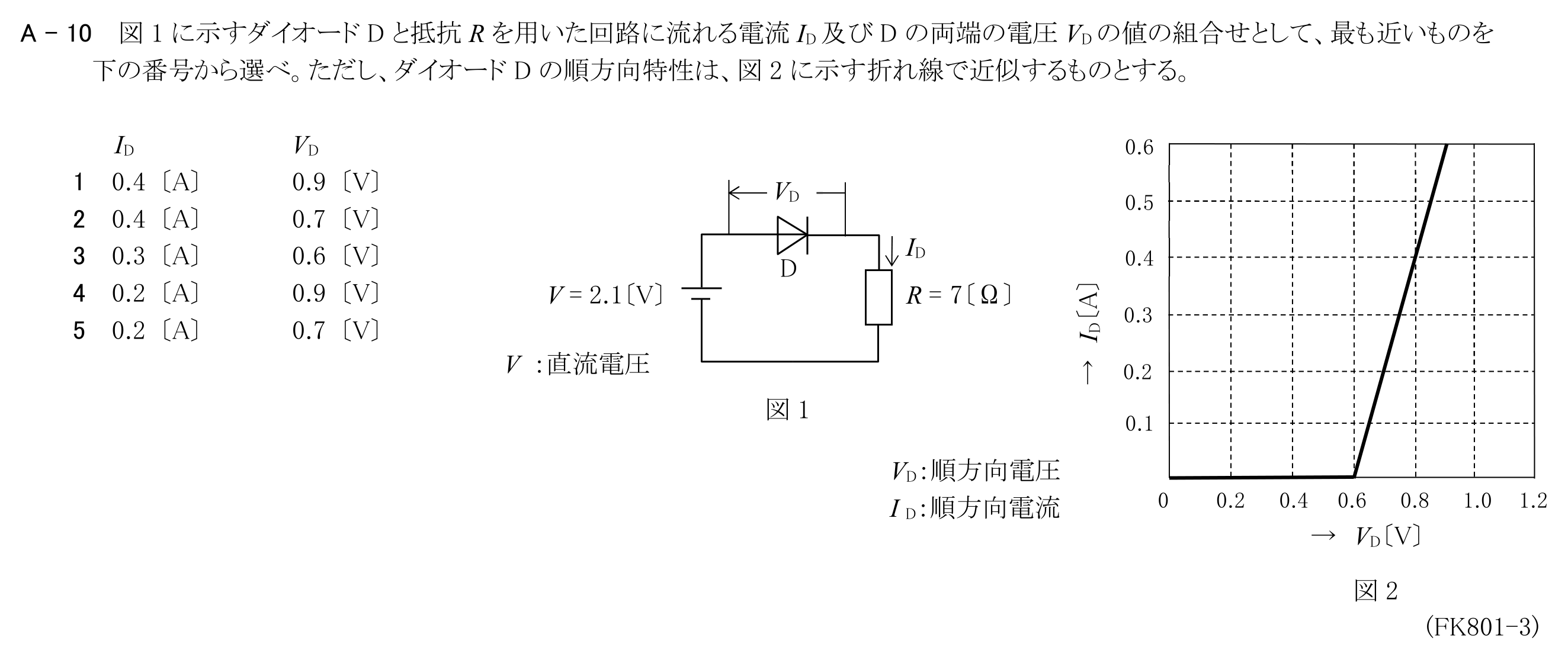

図1に示すダイオードDと抵抗Rを用いた回路に流れる電流ID及びDの両端の電圧VDの値の組合せとして、最も近いものを下の番号から選べ。ただし、ダイオードDの順方向特性は、図2に示す折れ線で近似するものとする。
この問題で問われるポイント
論点は「半導体・電子管」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
