一陸技 2026年1月 無線工学の基礎 A-11

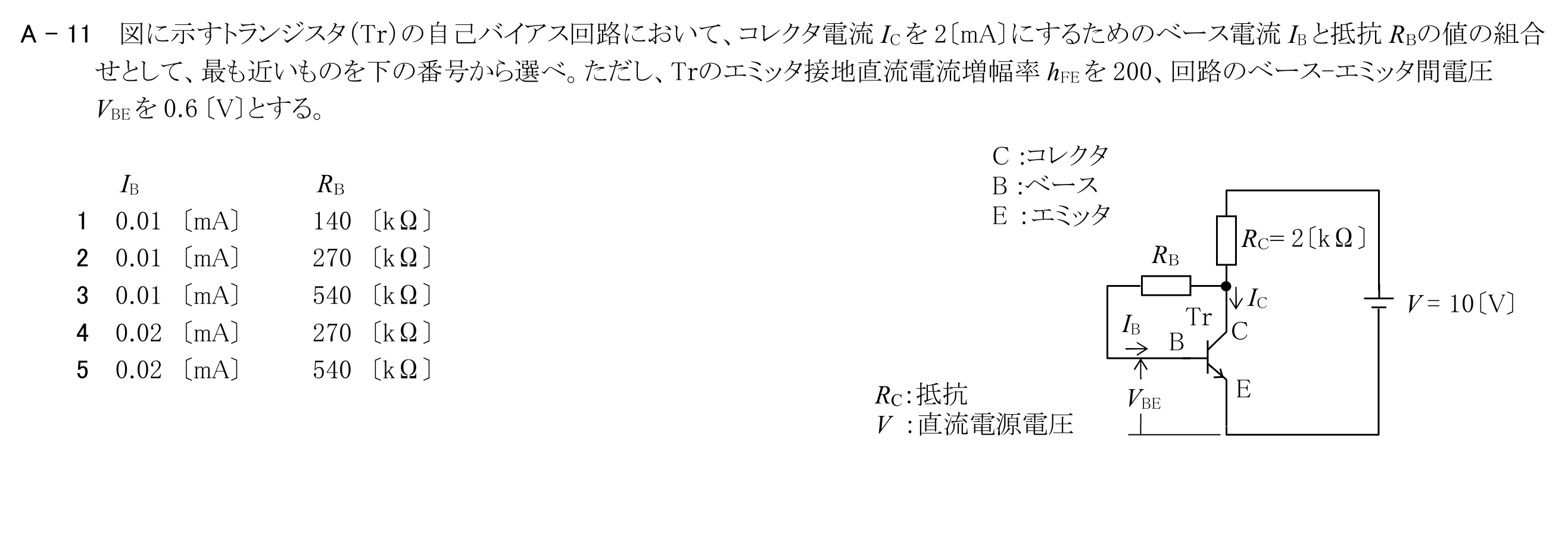

図に示すトランジスタ(Tr)の自己バイアス回路において、コレクタ電流ICを2〔mA〕にするためのベース電流IBと抵抗RBの値の組合せとして、最も近いものを下の番号から選べ。ただし、Trのエミッタ接地直流電流増幅率hFEを200、回路のベース-エミッタ間電圧VBEを0.6〔V〕とする。
この問題で問われるポイント
論点は「半導体・電子管」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
