2026年1月無線工学の基礎
B-2

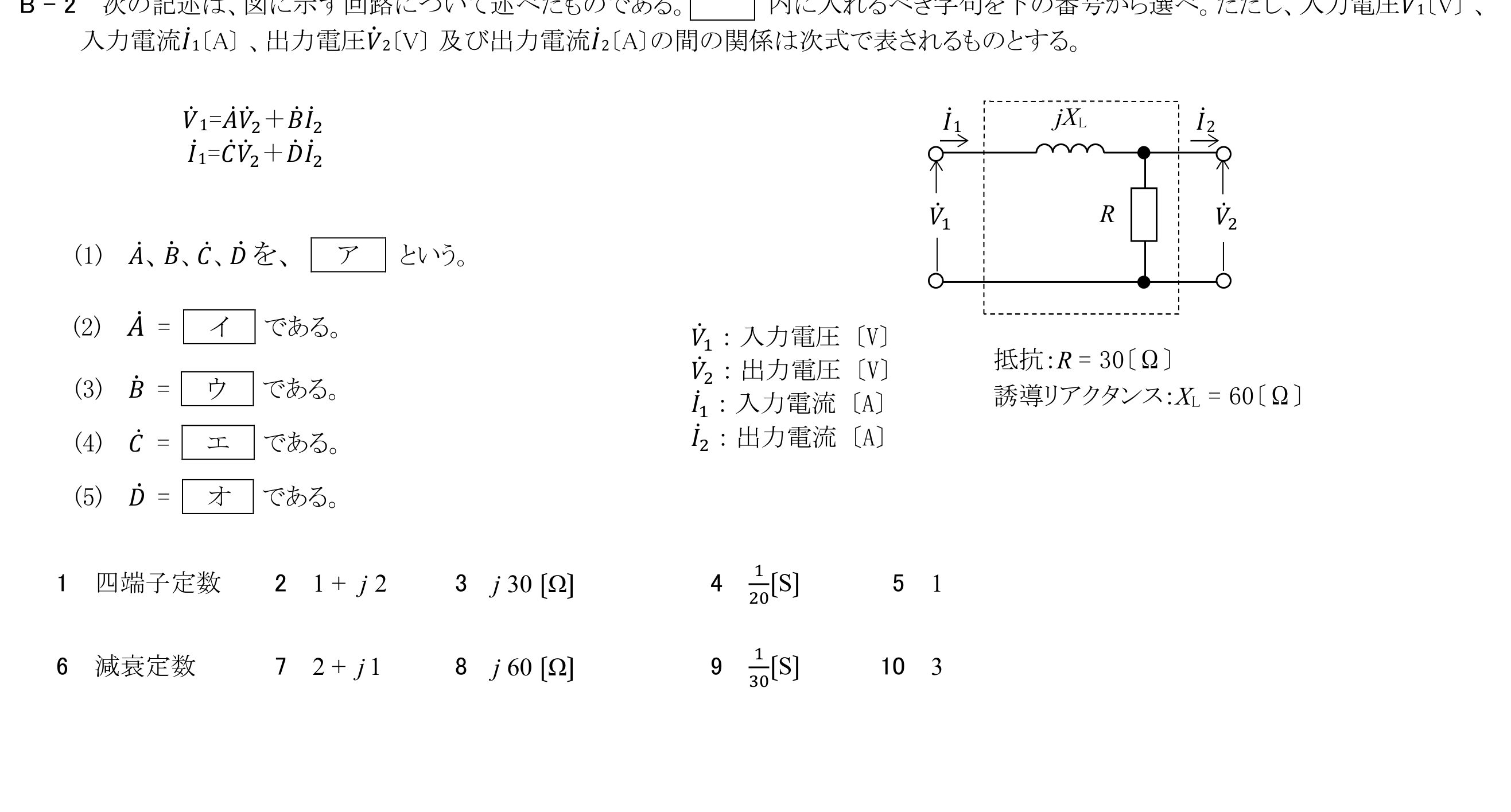

次の記述は、図に示す回路について述べたものである。内に入れるべき字句を下の番号から選べ。ただし、入力電圧V̇1〔V〕、入力電流İ1〔A〕、出力電圧V̇2〔V〕及び出力電流İ2〔A〕の間の関係は次式で表されるものとする。V̇1=ȦV̇2+Ḃİİİ2 İ1=ĊV̇2+Ḋİİİ2(1)Ȧ、Ḃ、Ċ、Ḋを、アという。(2)Ȧ=イである。(3)Ḃ=ウである。(4)Ċ=エである。(5)Ḋ=オである。
選択肢（各空欄はこの中から1つずつ選ぶ）
1 四端子定数2 1+j23 j30〔Ω〕4 1/20〔S〕5 16 減衰定数7 2+j18 j60〔Ω〕9 1/30〔S〕10 3
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「回路理論」です。 用語や制度・原理を正確に理解できているかがポイントです。
