二陸技 2025年1月 無線工学の基礎 A-11

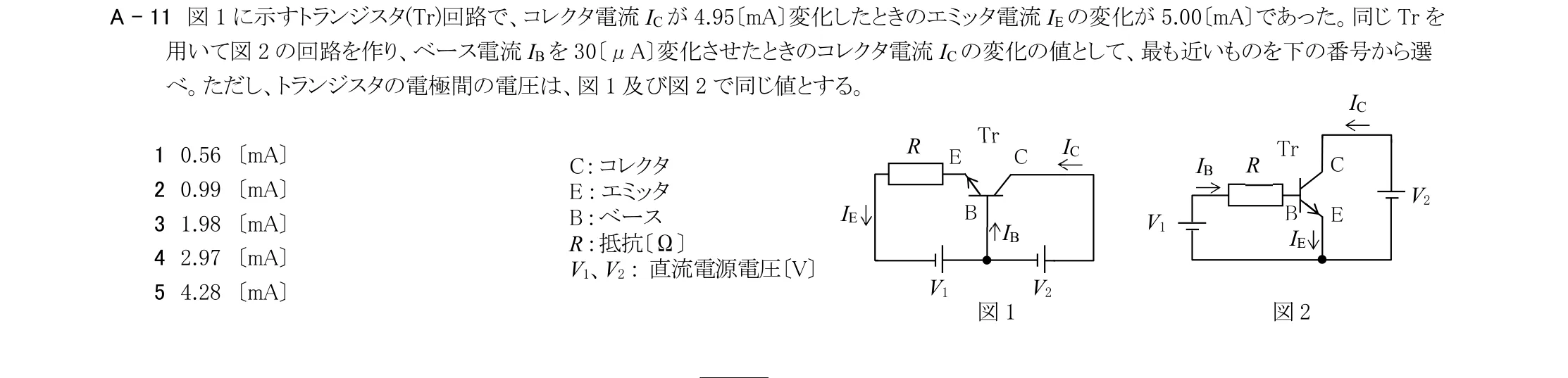

図1 に示すトランジスタ(Tr)回路で、コレクタ電流IC が4.95〔mA〕変化したときのエミッタ電流IE の変化が5.00〔mA〕であった。同じTr を 用いて図2 の回路を作り、ベース電流IB を30〔μA〕変化させたときのコレクタ電流IC の変化の値として、最も近いものを下の番号から選 べ。ただし、トランジスタの電極間の電圧は、図1 及び図2 で同じ値とする。
この問題で問われるポイント
論点は「半導体・電子管 › ダイオード・トランジスタ」です。 公式を正しく当てはめて計算できるかがポイントです。 計算・推定した結果に「最も近いもの」を選ぶ設問です。
