二陸技 2024年1月 無線工学の基礎 B-4

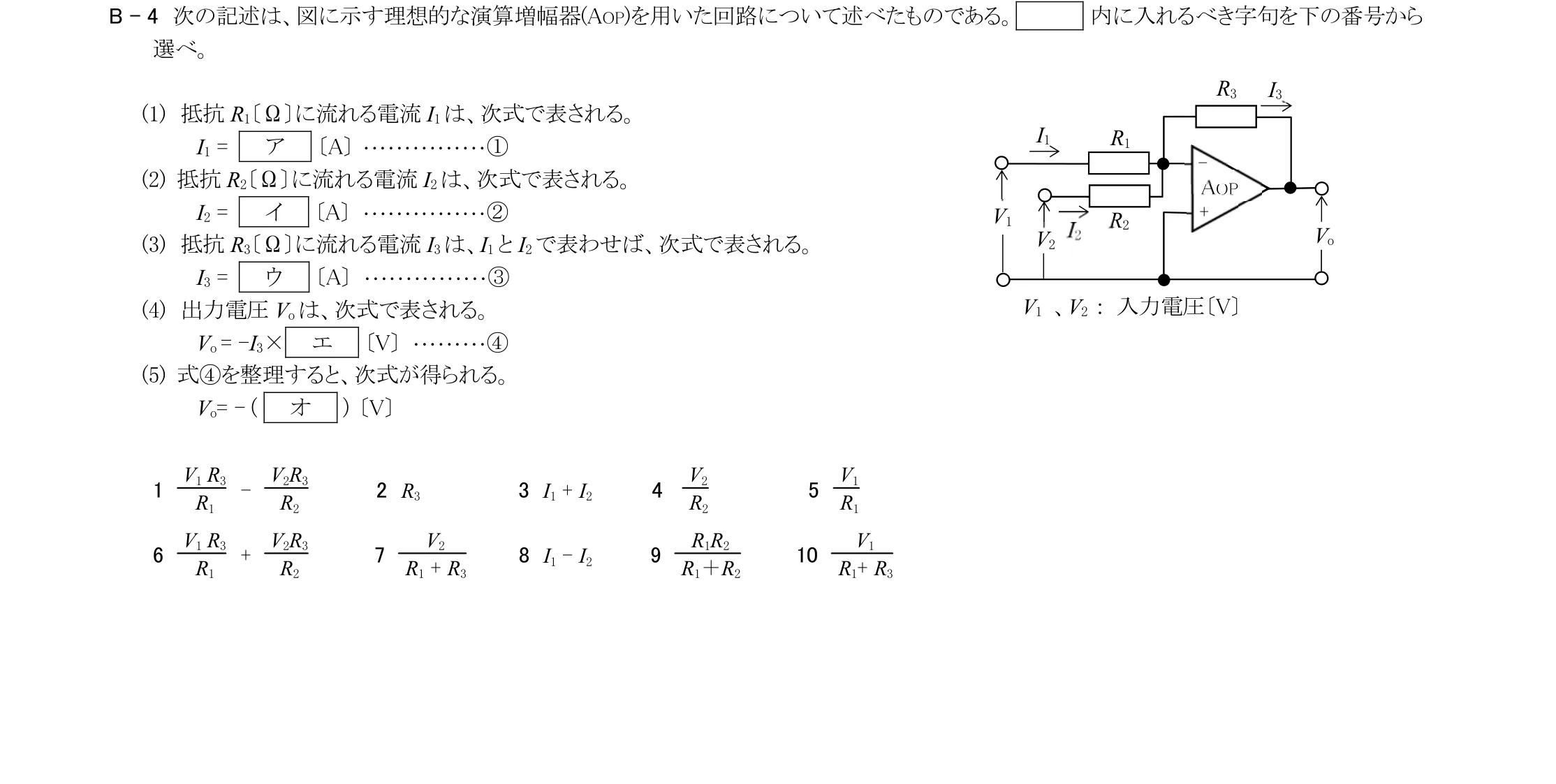

次の記述は、図に示す理想的な演算増幅器(AOP)を用いた回路について述べたものである。 内に入れるべき字句を下の番号から 選べ。 (1) 抵抗R1〔Ω〕に流れる電流I1は、次式で表される。 I1 = ア 〔A〕 ･･･････････････① (2) 抵抗R2〔Ω〕に流れる電流I2は、次式で表される。 I2 = イ 〔A〕 ･･･････････････② (3) 抵抗R3〔Ω〕に流れる電流I3は、I1とI2で表わせば、次式で表される。 I3 = ウ 〔A〕 ･･･････････････③ (4) 出力電圧Voは、次式で表される。 Vo = -I3× エ 〔V〕 ･････････④ (5) 式④を整理すると、次式が得られる。 Vo= -（ オ ） 〔V〕
選択肢（各空欄はこの中から1つずつ選ぶ）
1
2
3
4
5
6
7
8
9
10
2345678910ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「電子回路 › 電源回路・演算増幅器」です。 公式を正しく当てはめて計算できるかがポイントです。
