二陸技 2025年1月 無線工学の基礎 B-4

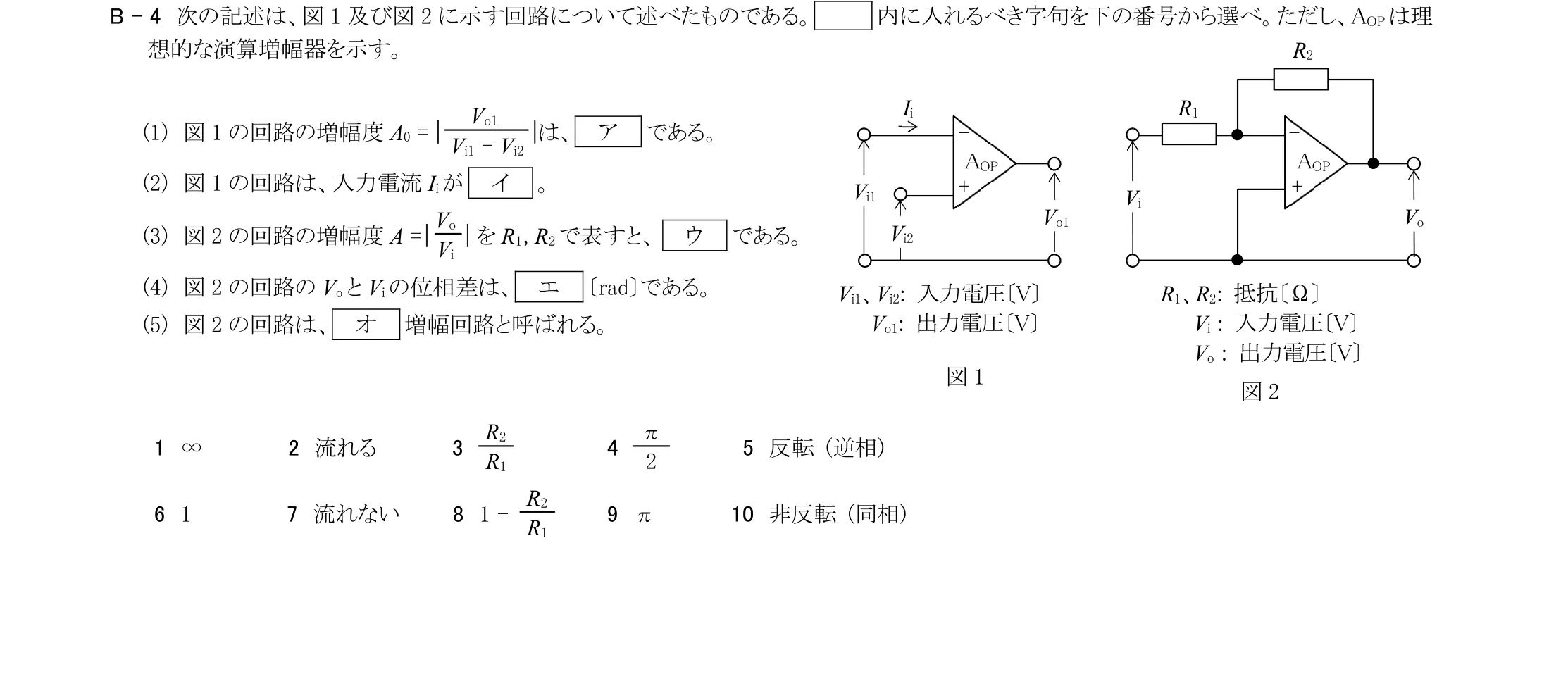

次の記述は、図1 及び図2 に示す回路について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、AOP は理 想的な演算増幅器を示す。 (1) 図1 の回路の増幅度A0 ＝ |Vo1/(Vi1 － Vi2)|は、 ア である。 (2) 図1 の回路は、入力電流Iiが イ 。 (3) 図2 の回路の増幅度A ＝ |Vo/Vi| をR1, R2で表すと、 ウ である。 (4) 図2 の回路のVo とViの位相差は、 エ 〔rad〕である。 (5) 図2 の回路は、 オ 増幅回路と呼ばれる。
選択肢（各空欄はこの中から1つずつ選ぶ）
1∞2流れる3R2/R14π/25反転 (逆相)617流れない81 － R2/R19π10非反転 (同相)
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「電子回路 › 電源回路・演算増幅器」です。 用語や制度・原理を正確に理解できているかがポイントです。
学習記録を読み込み中...
無線工学の基礎電源回路・演算増幅器
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 B問題（240問・48試験期）を母数として、小分類「電源回路・演算増幅器」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学の基礎 B問題）
- 240問中 26問（10.8%）
- 出題された試験期
- 48期中 25期
- この論点の初出
- 2004年1月期
- この論点の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2025年1月期（令和7年1月）
- 科目・問題番号
- 無線工学の基礎 B-4
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2025(R07)-01-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2025(R07)-01-kiso-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
